제품 세부 정보
원래 장소: 우시
브랜드 이름: Consensic
모델 번호: CPG
지불 및 배송 조건
최소 주문 수량: 자세한 내용은 문의해 주세요.
가격: Offline contact or face-to-face discussion can be negotiated
배달 시간: 3-7 일
지불 조건: L/C/Ade/Pellet/Texi Union, MoneyGram, Alipay 및 기업 간 지불
공급 능력: 999
제로 오프셋: |
-15~+15mV |
비선형: |
0.2~0.5%FS |
안정성: |
%FS /년 |
서비스 전압: |
5~10Vdc |
제로 오프셋: |
-15~+15mV |
비선형: |
0.2~0.5%FS |
안정성: |
%FS /년 |
서비스 전압: |
5~10Vdc |
CPG 제로 오프셋 -15~+15mV 노린어 0.2~0.5%FS 안정성 0.2 %FS /Y
참고:이 표에 명시되지 않은 경우, 이 표의 모든 값은 5 Vdc 전압과 25 ± 3°C 온도에서 시험된다.
| 매개 변수 | 최소 | 전형적인 경우 | 최대 | 단위 | 언급 | |
| 서비스 전압 | - | 5 | 10 | Vdc | ||
| 공급 전류 | - | 1 | - | mAdc | ||
| 범위 | 10,40,100,700 | kPa | ||||
| 브릿지 팔 저항 | 4.5 | 5 | 5.5 | kΩ | ||
| 0 오프셋 | -15 | 0 | +15 | mV | ||
|
전체 범위 출력 |
10kPa | 18 | 23 | 28 | mV | |
| 40Kpa | 50 | 75 | 100 | mV | ||
| 100Kpa /700Kpa | 80 | 100 | 120 | mV | ||
| 비선형 | - | 0.2 | 0.5 | %FS | ||
| 0점 출력 온도 계수, TCO | -0.08 | -0.03 | 0.08 | %FS /°C | 일정한 압력 모드 | |
| -0.08 | -0.04 | 0.08 | %FS /°C | 일정한 흐름 모드 | ||
| 출력 온도 계수 TCS | -0.27 | -0.22 | -0.17 | %FS /°C | 일정한 압력 모드 | |
| -0.05 | ±0.02 | 0.05 | %FS /°C | 일정한 흐름 모드 | ||
| 저항 온도 계율 | 1500 | 2000 | 2500 | ppm /°C | ||
| 안정성 | 0.2 | %FS /Y | ||||
| 스트레스 히스테레시스 | - | 0.05 | 0.1 | %FS | ||
| 과부하압 | 3× | |||||
| 작동 온도 | -40 | - | 125 | °C | ||
| 저장 온도 | -40 | - | 150 | °C | ||
| 이 표의 모든 값이 지정되지 않은 경우, 전압 5 Vdc와 온도 25 ± 3°C에서 테스트됩니다. | ||||||

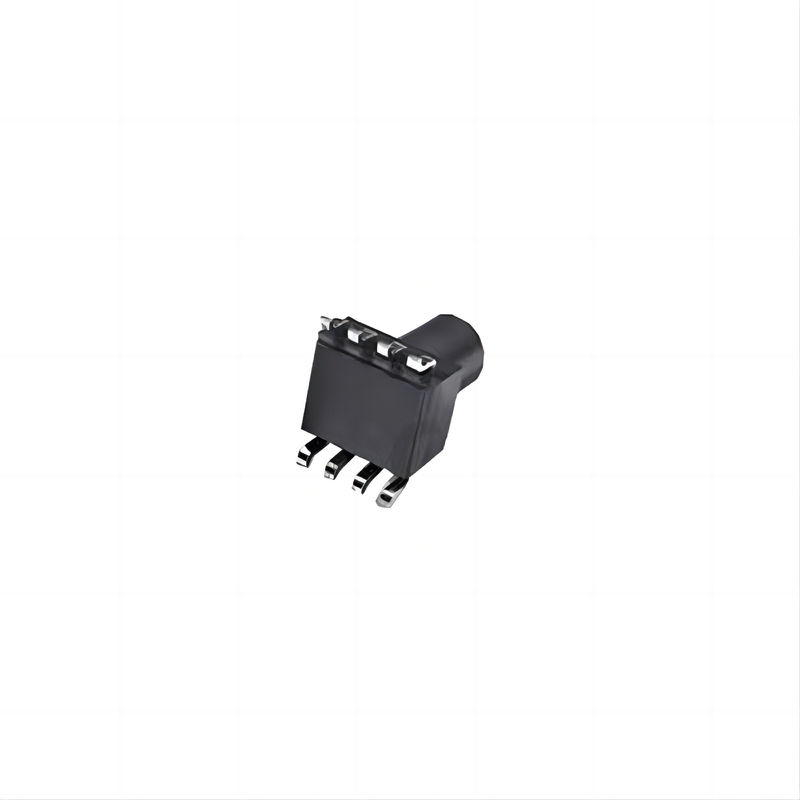

CPG 시리즈 압력 센서는 MEMS 기반의 장치로 전체 실리콘 구조로 설계되어 -100 kPa에서 700 kPa까지의 범위에서 정확한 압력 측정을 제공합니다.그것은 적용 된 압력과 출력 전압 사이의 선형 관계를 보여줍니다이 센서는 저렴한 비용과 높은 장기 신뢰성을 위해 설계되었으며 가정용 기기, 의료 장비, 스포츠,그리고 산업 압력 측정.
| 발 위치 번호 | 발 위치 정의 (700 kPa) | 발 위치 정의 (100 kPa) | 발 위치 정의 (40 kPa) | 발 위치 정의 (10 kPa) |
|---|---|---|---|---|
| 1 | VS + | GND | GND | 보트 + |
| 2 | 보트 - | Vs + | 보트 + | Vs + |
| 3 | GND | NC | Vs + | NC |
| 4 | 보트 + | NC | NC | NC |
| 5 | NC | 보트 - | 보트 - | 보트 - |
| 6 | NC | 보트 + | GND | GND |
참고: SOP (Small Outline Package) 는 DIP (Dual In-line Package) 핀과 동일한 핀 정의를 가지고 있습니다.
