강조하다:
                                                                                                                                                                                100kPa 디지털 출력 압력 센서, 700kPa 디지털 출력 압력 센서, 40kPa 디지털 출력 압력 변환기


공급전류:	1mAdc	공급 전압:	1.68V 3.3V 3.6V
범위:	10、40、100、700kPa	저항 온도 계수-nt:	1500~2500ppm /℃

공급전류:	1mAdc
공급 전압:	1.68V 3.3V 3.6V
범위:	10、40、100、700kPa
저항 온도 계수-nt:	1500~2500ppm /℃

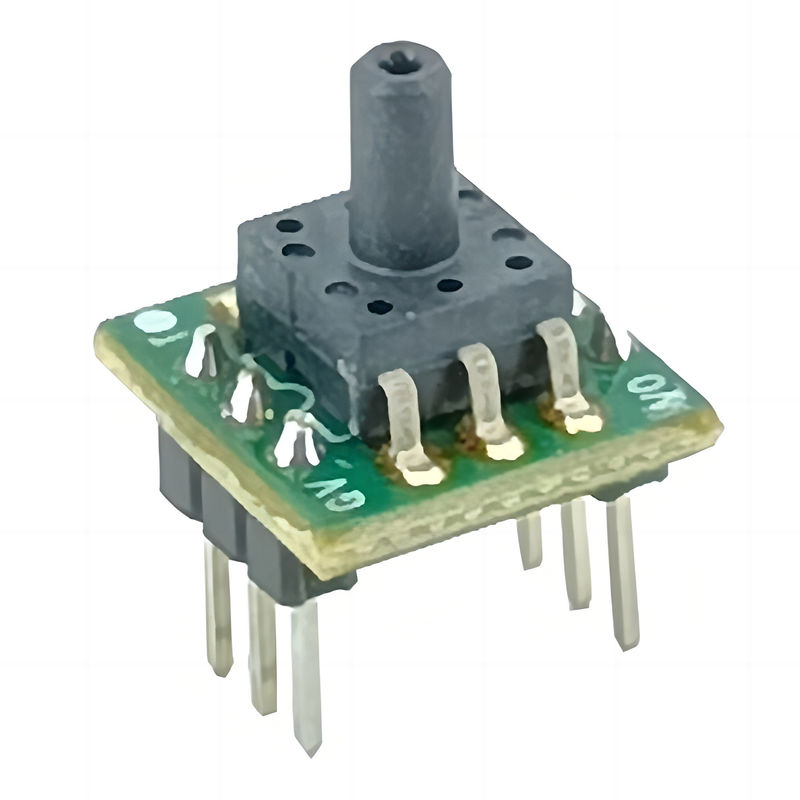

GPG 모듈 정밀 디지털 출력 압력 센서 10 40 100 700kPa

전반적인 설명

압력 범위: -100 kPa에서 100 kPa (변용 가능한 범위)
종류가이드 압력
높은 정확성
모듈형 설계
높은 안정성
좋은 일관성

신청서

산업용 컴퓨터
보디 빌딩 장비
의학적 모니터링
자동차용 애플리케이션
가전제품

전기 매개 변수

매개 변수	최소	전형적	최대	단위	언급
서비스 전압	3.3	5	5.5	V
작동 전류	-	1.5	-	mA
최소 압력 편차 (1)	0.46	0.5	0.54	V	@25°C
전체 범위 출력 (2)	4.46	4.5	4.54	V	@25°C
정밀도 (25°C)	-1	-	1	%FS
정밀도 (0°C~50°C)	-2	-	2	%FS
반응 시간	-	2	-	ms
안정성	-1	-	1	%FS/년
작업 온도	-40	-	125	°C
저장 온도	-55	-	150	°C

압력 모델

긍정적 압력 모델

모델	전압 (V)	압력 (kPa)
9010GV	0.5	0
	1.5	2.5
	2.5	5
	3.5	7.5
	4.5	10
9040GV	0.5	0
	1.5	10
	2.5	20
	3.5	30
	4.5	40
9100GV	0.5	0
	1.5	25
	2.5	50
	3.5	75
	4.5	100

부정적 압력 모델

모델	전압 (V)	압력 (kPa)
9010GV-N	0.5	-10
	1.5	-7번5
	2.5	-5
	3.5	- 2번5
	4.5	0
9040GV-N	0.5	-40
	1.5	-30
	2.5	- 20
	3.5	-10
	4.5	0
9100GV-N	0.5	-100
	1.5	-75
	2.5	-50
	3.5	-25
	4.5	0

차차 압력 모델

모델	전압 (V)	압력 (kPa)
9010GV-D	0.5	-10
	1.5	-5
	2.5	0
	3.5	5
	4.5	10
9040GV-D	0.5	-40
	1.5	- 20
	2.5	0
	3.5	20
	4.5	40
9100GV-D	0.5	-100
	1.5	-50
	2.5	0
	3.5	50
	4.5	100

핀 정의

발 수	발 위치 정의	설명
1	테스트1	공장 시험, 중단
2	VDD	힘
3	GND	토지
4	VDD	힘
5	보트	출력
6	GND	토지

이 모듈형 압력 센서는 정확한 압력 측정이 필요한 다양한 애플리케이션에 다재다능하고 신뢰할 수 있는 솔루션을 제공합니다.특별한 요구 사항이 있거나 추가 지원이 필요한 경우물어봐요!
