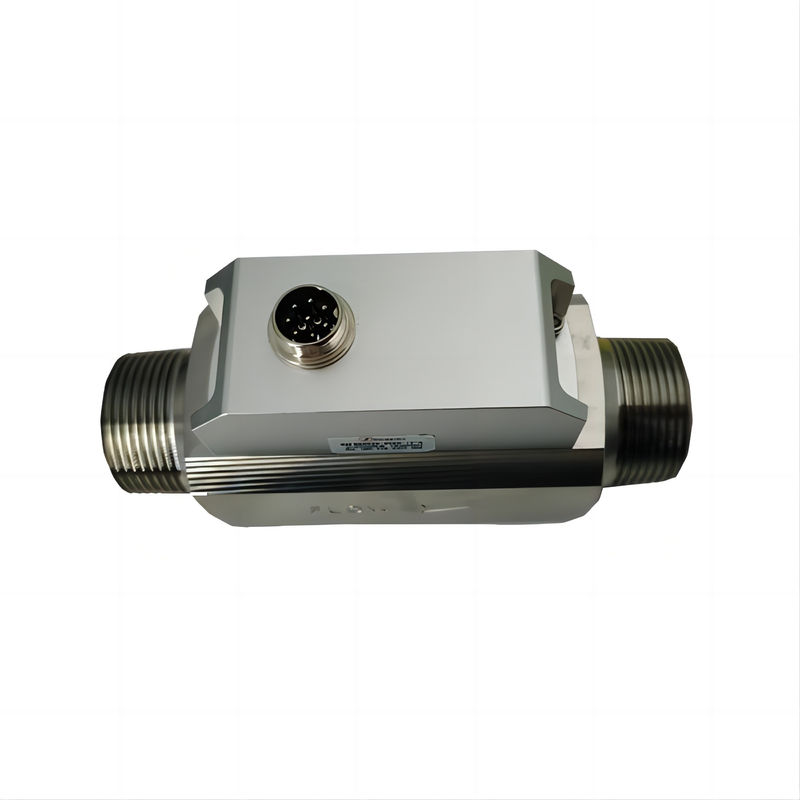

CAFS5032 최대 압력 0.8 MPa 고정도 MEMS 기반 센서

제품 세부 정보

원래 장소: 우시

브랜드 이름: Consensic

모델 번호: CAFS5032

지불 및 배송 조건

최소 주문 수량: 자세한 내용은 문의해 주세요.

가격: Offline conversation or face-to-face discussion

배달 시간: 3-7 일

지불 조건: L/C/Ade/Pellet/Texi Union, MoneyGram, Alipay 및 기업 간 지불

공급 능력: 999

가장 좋은 가격 을 구하라
강조하다:

0.8 MPa MEMS 기반 센서

,

고 정밀 MEMS 기반 센서

,

0.8 MPa mems 기반 압력 센서

전원 공급 전압:
8~24VDC,50mA VDC 선택 가능
최고 가압력:
0.8 MPa개정 가능
교정 방법:
공기, 20°C, 101.325 kPa
온도 범위:
중간 온도: -10~65°C, 주변 온도: -25~85°C
전원 공급 전압:
8~24VDC,50mA VDC 선택 가능
최고 가압력:
0.8 MPa개정 가능
교정 방법:
공기, 20°C, 101.325 kPa
온도 범위:
중간 온도: -10~65°C, 주변 온도: -25~85°C
CAFS5032 최대 압력 0.8 MPa 고정도 MEMS 기반 센서

CAFS5032 최대 압력 0.8 MPa 조절 정확도 ±1.5% FS %

유동률 을 계산 하는 방법

흐름 속도는 다음과 같은 공식을 사용하여 센서의 출력 전압에서 결정할 수 있습니다.
유동률=(VOUT1V)4V×전체 범주 흐름 속도text{Flow Rate} = frac{(text{VOUT} - 1 text{V})}{4 text{V}} 곱하기 text{Full Range Flow Rate}
계산 예제:
전체 범위의 흐름률 1000 SLPM의 CAFS5032AV 센서에서 출력 전압이 2.5V인 경우 즉각적인 흐름률은 다음과 같이 계산될 수 있다.
유동률=(2.5V1V)4V×1000SLPM=375SLPMtext{Flow Rate} = frac{(2.5V - 1V)}{4V} 곱하기 1000 text{SLPM} = 375 text{SLPM}

신청서

  • 산업 공정:제조 및 생산 라인에서의 정확한 가스 흐름 측정
  • 의료기기:의료 장비의 가스 흐름을 모니터링하고 제어합니다.
  • 석유 산업:가스 추출 및 가공에서 측정 및 제어
  • 기기:다양한 과학 및 공학 기기의 정밀 흐름 측정
  • 실험실:실험 및 연구용 가스 흐름 관리
  • 가스 서비스:가스 유통 시스템에서의 측정 및 모니터링
  • 화학 가공:화학 반응과 과정에서의 가스 흐름 측정
  • 용해:금속 용조 작업에서 정확한 가스 흐름 제어.
  • 식품 가공:식품 생산 및 포장 과정의 가스 측정
  • 기계 및 전기 장비:흐름 측정 및 제어를 위한 다양한 시스템으로 통합.

제품 설명

CAFS5032 시리즈고정도 MEMS 기반의 흐름 측정 장치로 다양한 용도로 설계되었습니다.CAFS5032 센서는 산업 및 상업 환경에서 깨끗하고 비교적 건조한 가스를 측정하고 제어하는 데 이상적입니다..
이 센서는 최첨단 마이크로 전자 기계 시스템 (MEMS) 기술을 활용하여 열 질량 흐름 센서와 고밀도의 디지털 처리 및 캘리브레이션 회로를 결합합니다.통합된 Δ-Σ A/D 변환기와 내부 캘리브레이션 알고리즘은 최소한의 외부 캘리브레이션 요구 사항으로 정확한 흐름 측정을 보장합니다.CAFS5032는 다양한 출력 옵션으로 신뢰할 수있는 성능을 제공하며 다양한 운영 조건에서 사용할 수 있습니다.

제품 특성

  • 높은 정확성:CAFS5032는 ±1.5%의 정밀도로 높은 정밀도를 제공하여 신뢰할 수 있고 정확한 가스 흐름 측정을 보장합니다.
  • 선형 출력:센서는 선형 출력 응답을 갖추고 있으며 다양한 시스템에서 통합 및 응용을 단순화합니다.
  • 온도 보상이 필요하지 않습니다:센서의 설계는 외부 온도 보상 필요성을 제거하여 시스템 복잡성과 유지보수를 줄입니다.
  • 장기적 안정성:최소 제로 드리프트로 센서는 높은 성능과 안정성을 유지합니다.
  • 빠른 반응 시간:센서는 65ms (선택 가능) 의 빠른 응답 시간을 가지고 있으며 실시간 흐름 측정과 빠른 조정이 가능합니다.
  • 폭 넓은 흐름 범위:0~60m/s의 가스 흐름을 측정할 수 있으며, 최대 100g의 충격과 충격에 높은 저항력을 갖는다.
  • 고체 센서 코어:MEMS 센서 코어는 표면 구멍이나 부서지기 쉬운 필름이 없으므로 막힘과 압력 충격에 저항합니다.
  • 다양한 출력 옵션:애널로그 출력 (1-5 VDC) 및 디지털 RS485 통신 (MODBUS 프로토콜) 을 모두 제공합니다. 유연한 데이터 통합 및 분석을 위해.
  • 습한 가스 환경에 적응성:비교적 습한 가스를 측정하는 데 적합하며 응용 범위를 확장합니다.
  • 온도 및 습도 범위:-25°C ~ 85°C의 폭 넓은 온도 범위에서 작동하고 -40°C ~ 90°C의 저장 조건에서 0-100% RH의 습도 허용과 함께 작동합니다.
  • 콘덴세트 물 저항:성능 저하 없이 응축 물에 노출되는 것을 견딜 수 있도록 설계되었습니다.

기능적 사양

기능성 항목CAFS5032 최대 압력 0.8 MPa 고정도 MEMS 기반 센서단위언급
전원 공급 전압8~24VDC, 50mAVDC선택 가능
정확성±1.5% FS%
반응 시간65 ms (선택)ms
최대 압력0.8 MPaMPa사용자 정의
통신 방식RS485 (MODBUS)
출력 방법1~5VDC, 4~20mA의 아날로그 출력 선택 사항
온도 범위중간 온도: -10~65°C, 주변 온도: -25~85°C°C
습도0-100% RH (빙상, 응축이 없습니다)
조깅PT1/4 사용자 정의
캘리브레이션 방법공기, 20°C, 101.325 kPa
소재스테인리스 스틸
