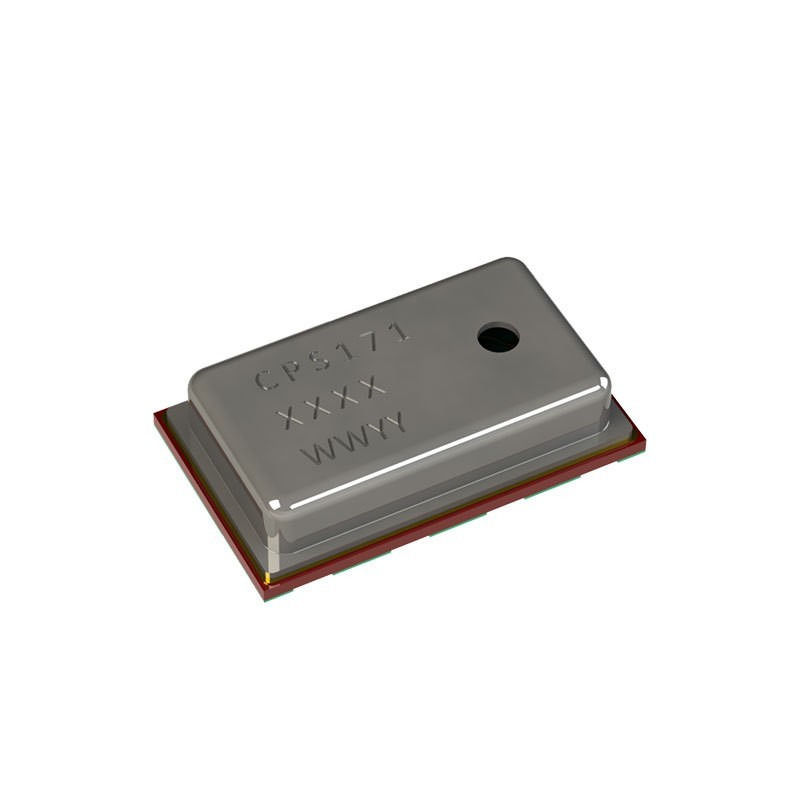

Name: CPS171 10 ~ 115kPa 아날로그 출력 압력 센서 5.0V
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CPS171
Availability: InStock

CPS171 10 ~ 115kPa 아날로그 출력 압력 센서 5.0V

제품 세부 정보

원래 장소: 우시

브랜드 이름: Consensic

모델 번호: CPS171

지불 및 배송 조건

최소 주문 수량: 자세한 내용은 문의해 주세요.

가격: Consult customer service

배달 시간: 3-7 일

지불 조건: L/C, D/A, D/P, T/T, Western Union, MoneyGram/Alipay/기업 대 기업

공급 능력: 1000pcs

가장 좋은 가격 을 구하라

전반적인 설명

CPS171 는 마니폴드 절대 압력 (MAP) 시스템과 같은 낮은 압력 애플리케이션에 특별히 설계된 저항성 절대 압력 센서입니다. 이 센서는 완전히 캘리브레이트 된압력 보완 아날로그 출력, 정밀한 압력 측정을 위한 컨디셔닝 ASIC와 결합된 저항성 MEMS 압력 센서로 구성된다..

주요 특징 및 구성 요소

저항성 MEMS 압력 센서: 콤팩트 애플리케이션을 위한 초소형 형태요소.
ASIC의 컨디션: 공장에서 정정된 범위 내에서 정확한 압력 측정을 보장합니다.
통합 시그마-델타 ADC: 적용된 압력에 비례한 높은 수준의 아날로그 출력 신호를 제공합니다.
내부 캘리브레이션 논리: 측정 정확성 및 신뢰성을 향상시킵니다.

절대적인 등급

이 매개 변수들은 센서가 영구적인 손상을 입지 않고 견딜 수 있는 최대 스트레스 조건을 정의합니다.

매개 변수	기호	조건	분	유형	맥스	단위
과도 한 압력	∙	∙	∙	∙	1000 (10)	kPa (바르)
공급 전압 (GND에 대해)	VDD	∙	-0.3	∙	6.0	V
아날로그 I/O에서 전압 - 핀	VINA	∙	-0.3	∙	VDD+03	V
아날로그 I/O - 아웃 핀에서의 전압	투표	∙	-0.3	∙	VDD+03	V
저장 온도	TSTOR	∙	-50	∙	130	°C

운영 조건

센서의 표준 작동을 위한 전형적인 조건을 정의합니다.

매개 변수	기호	조건	분	유형	맥스	단위
GND1에 공급 전압	VS	∙	4.75	5.0	5.25	V
작동 온도 범위	∙	∙	-40	∙	85	°C

압력 범위 특성 (CPS171-JW001)

측정된 압력 범위 내에서 센서의 성능을 설명합니다.

매개 변수	기호	조건	분	유형	맥스	단위
압력 범위 1	∙	∙	10 (100)	∙	115 (1150)	kPa (mbar)
전체 규모 출력	VFSO	@VS=5.0V	∙	4.7	∙	V
풀 스캐일 스판	VFSS	@VS=5.0V	∙	4.5	∙	V
정확성	∙	(0 ~ 85°C)	∙	∙	± 15	%VFSS
감수성	위원장	∙	∙	45	∙	mV/kPa

전기 매개 변수

센서의 전력 소비와 전력 출력 특성을 상세히 설명합니다.

매개 변수	기호	조건	분	유형	맥스	단위
공급 전류	IDD	최악의 경우 설정: 12비트, 0ms 전원 종료	1200	∙	1500	μA
아날로그 출력	∙	CPS171, Analog_P 10 ~ 115kPa (100 ~ 1150mbar)	0.4	∙	4.65	V
아날로그 출력 해상도	RES	∙	∙	12	∙	비트
아날로그 추가 오류	아웃	-40~125°C의 비율 측정 오류 포함	0.1	∙	0.5	%
트림 시스템 주파수	fSYS	이 사양에 있는 모든 시기는 이 변동의 적용을 받는다.	∙	1.85	∙	MHz
시작 시간	tSTA	데이터 준비, 가장 빠르고 느린 설정에 전원을 켜	∙	4.25	173	ms
업데이트 속도 (정상적인 모드)	TRESP_UP	가장 빠르고 느린 설정	∙	0.70	288	ms
최고 소음 @ 출력	아니	100 12비트 측정	∙	∙	5	LSB

아날로그 출력:	일반적으로 VSUPPLY의 10%~90%	공급 전압:	5.0V±10%
소형 인수:	3 x 5 x 1.2mm(가로x세로)	GND1에 전압 공급:	MIN4.75 TYP5.0MAX 5.25V

아날로그 출력:	일반적으로 VSUPPLY의 10%~90%
공급 전압:	5.0V±10%
소형 인수:	3 x 5 x 1.2mm(가로x세로)
GND1에 전압 공급:	MIN4.75 TYP5.0MAX 5.25V
