제품 세부 정보
원래 장소: 우시
브랜드 이름: Consensic
인증: PTC23091116101C-CN01
모델 번호: CMF9019
지불 및 배송 조건
최소 주문 수량: 자세한 내용은 문의해 주세요.
가격: Offline conversation or face-to-face discussion
배달 시간: 3-7 일
지불 조건: L/C/Ade/Pellet/Texi Union, MoneyGram, Alipay 및 기업 간 지불
공급 능력: 999
공칭 직경 (밀리미터): |
19 |
최대 유량 사양 선택: |
100,200,300,500,600,800,1000(SLPM) |
표시 모드: |
Instantaneous Flow: SLPM; 순간 흐름: SLPM; Cumulative Flow: SL 누적 흐름: SL |
일하는 습도: |
<100% RH (얼음 없음, 응축 없음) |
공칭 직경 (밀리미터): |
19 |
최대 유량 사양 선택: |
100,200,300,500,600,800,1000(SLPM) |
표시 모드: |
Instantaneous Flow: SLPM; 순간 흐름: SLPM; Cumulative Flow: SL 누적 흐름: SL |
일하는 습도: |
<100% RH (얼음 없음, 응축 없음) |
| 핀 번호 | 사용자 입력/출력 인터페이스 | 와이어 색상 ( 참조) |
|---|---|---|
| 1 | 전력 양 (+) | 빨간색 |
| 2 | 전력 마이너스 (-) | 검은색 |
| 3 | 485A | 파란색 |
| 4 | 485B | 녹색 |
| 5 | VOUT (애날로그 전압 출력) | 노란색 |
| 6 | 4~20mA | 갈색 |
| 7 | 전력 마이너스 (-) | 흰색 |
사용자 입력/출력 인터페이스 참고
RS485 통신은 핀 3 (A) 및 핀 4 (B) 를 사용합니다.
전력 양성 (Pin 1) 는 외부 전력 입력 (8 ~ 24VDC) 을 필요로 합니다.
아날로그 전압 출력 (1-5VDC) 은 핀 5 (노란색) 에 제공됩니다.
파워 네거티브 (GND) 는 2번과 7번 핀에 일반적입니다.
| 모델 | 명목 지름 (mm) | 최대 흐름 사양 (SLPM) | 언급 |
|---|---|---|---|
| CMF9019 | 19 | 100, 200, 300, 500, 600, 800, 1000 | - |

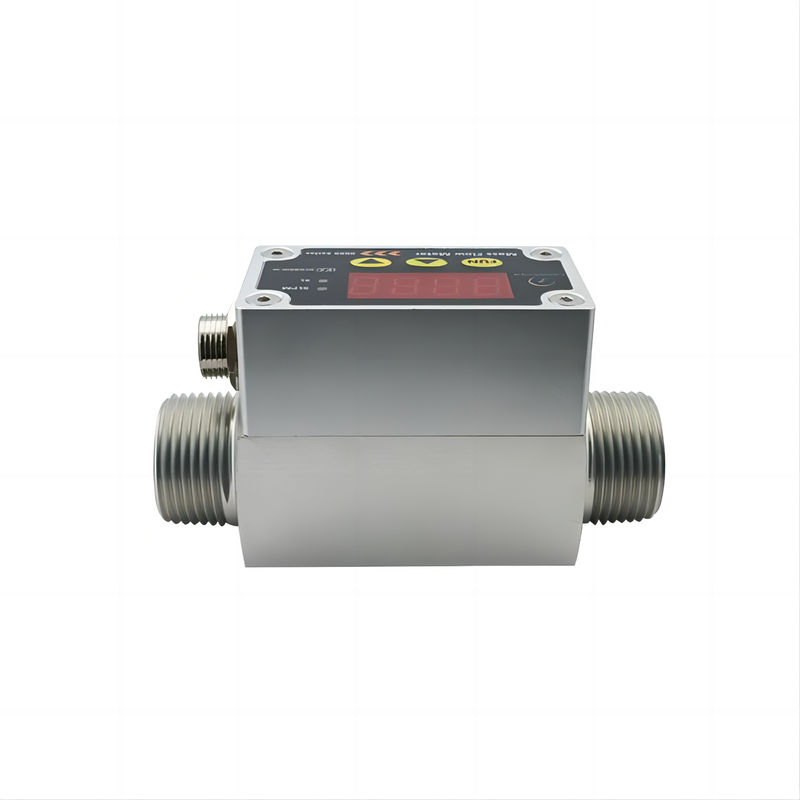

| 기능성 항목 | CMF9019 명목 지름 19mm 전원 공급 8-24VDC 50mA VDC 흐름계 |
|---|---|
| 사양 | CMF9019 |
| 명목 지름 | 19mm |
| 턴다운 비율 | 100:1 |
| 전원 공급 | 8~24VDC, 50mA (변용가능) |
| 정확성 | ±1.5% 풀 스케일 (FS) |
| 반복 가능성 | 00.25% |
| 반응 시간 | 67ms (예정, 사용자 정의) |
| 최대 압력 | 0.5 MPa (0.8 MPa로 조정할 수 있다) |
| 통신 방식 | RS485 (MODBUS) |
| 출력 모드 | 아날로그 출력 1-5 VDC, 4-20mA (선택) |
| 표시 모드 | 순간적 흐름: SLPM; 누적적 흐름: SL |
| 온도 | 중간: -10~65°C, 환경: -25~85°C |
| 작동 습도 | <100% RH (얼음, 응축이 없습니다) |
| 무게 | 0.395kg |
| 인터페이스 | G3/4 ′′ (개인화) |
| 캘리브레이션 조건 | 공기, 20°C, 101.325kPa |
