제품 세부 정보
원래 장소: 우시
브랜드 이름: Consensic
인증: PTC21051702401C-EN01
모델 번호: CPS121
지불 및 배송 조건
최소 주문 수량: 자세한 내용은 문의해 주세요.
가격: Offline contact or face-to-face discussion can be negotiated
배달 시간: 3-7 일
지불 조건: L/C/Ade/Pellet/Texi Union, MoneyGram, Alipay 및 기업 간 지불
공급 능력: 999
압력 정확도: |
<±0.3kpa, 700kpa, 1MPa, 1.5MPa |
출력의 타입: |
I2C 출력/애날로그 출력 |
크기: |
3x5x1.2mm |
최소 패키지 수: |
10개 |
캡슐화: |
LGA |
기: |
저 전력 소모 |
압력 정확도: |
<±0.3kpa, 700kpa, 1MPa, 1.5MPa |
출력의 타입: |
I2C 출력/애날로그 출력 |
크기: |
3x5x1.2mm |
최소 패키지 수: |
10개 |
캡슐화: |
LGA |
기: |
저 전력 소모 |

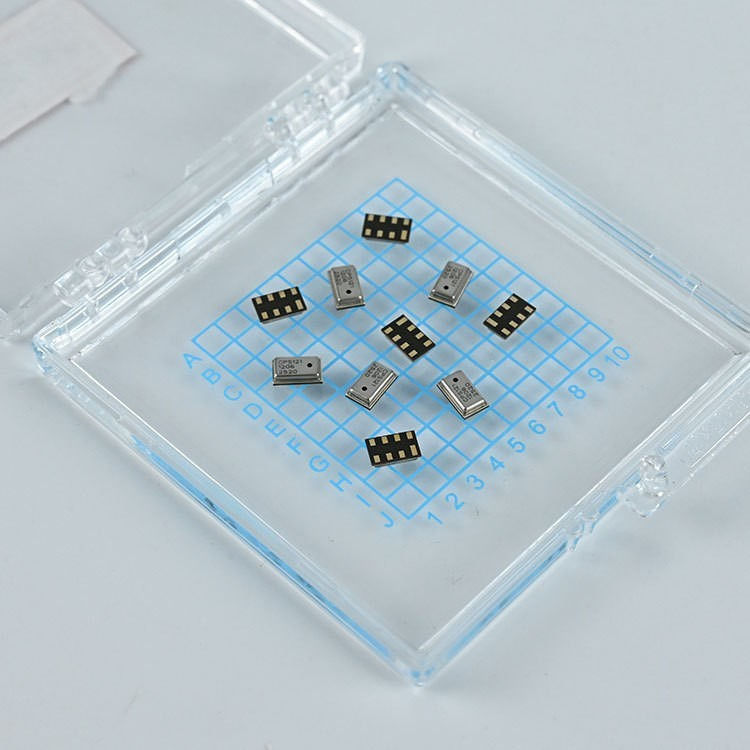

CPS121 정확성 <± 0.3kpa, 30-130 완전 보상 온도 및 압력 출력
제품 설명
CPS121 시스템-인-어-패키지 (SIP) 솔루션은 고해상도와 정확한 압력 측정을 위한 저항성 브릿지 타입 압력 센서와 24비트 ADC로 구성되어 있습니다.완전히 정렬 된 압력 및 온도 보상 디지털 출력은 CPS121 솔루션을 사용하기 쉽습니다.CPS121은 I2C 인터페이스를 통해 정확한 압력 및 온도 측정을 제공하는 내부 캘리브레이션 로직을 포함합니다.별도로 내부 정정 계수를 다운로드 할 필요가 없으며 호스트 마이크로 컨트롤러가 복잡한 보상 계산을 수행 할 필요가 없습니다..
특징
중국
Wuxi Consensic Electronics Co., Ltd.
- 아니86디큐 로드, B5 빌딩
4층, 401번 방
우시, Jiangsu 주, 214072
PH: +86 510.85122279
팩스: +86 510.85122259
운영 특성
절대적인 등급
| 매개 변수 | 상징 | 조건 | 미니 | TYP | 맥스 | 단위 |
| 과도 한 압력 | 2X FS |
kPa (배) |
||||
|
공급 전압 (GND에 관하여) |
VDD | -0.3 | 6.5 | V | ||
|
전압은 아날로그 및 디지털 I/O 핀 |
VA_IO VD_IO |
-0.3 | VDD+0.3 | V | ||
| 저장 온도 | TSTOR | -60 | 150 | °C |
운영 조건
| 매개 변수 | 상징 | 조건 | 미니 | TYP | 맥스 | 단위 |
| 압력 센서 | ||||||
| 범위 |
30 (300) |
120 (1200) |
kPa (mbar) |
|||
| 결의1 | 0.17 | 아빠 | ||||
| 압력 과 관련 한 소음 |
전체 대역폭, 정상 모드 상대적 압력 에 기초 한 고도 |
1 10 |
아빠 cm |
|||
| 정확성 |
30~120kPa (-20°C ~ 0°C) |
-0.2 (-2.0) |
±0.17 (±1.7) |
+0.2 (+2.0) |
kPa (mbar) |
|
|
30~120kPa (0°C ~ 65°C) |
-0.15 (-1.5) |
±0.10 (±1.0) |
+0.12 (+1.2) |
kPa (mbar) |
||
| 용접류 | -0.1 | +0.2 | kPa | |||
| 온도 센서 | ||||||
| 범위 | -40 | 85 | °C | |||
| 결의 | 0.003 | °C | ||||
| 정확성 | -40°C ~ 85°C | -1 | ±0.75 | + 1 | °C | |
| 작전 | ||||||
| GND에 공급 전압2 | V공급 | 2 | 3.0 | 5.5 | V | |
| 작동 온도 범위 | -40 | 85 | °C | |||
| 난2C 끌어올림 저항 | RPU | 1 | 2.2 | kΩ | ||
|
124비트 ADC의 설계로 보장되며 적용 범위에 따라 계산됩니다. 2공장에서 압력 및 온도 3.0V ± 10%로 캘리브레이드. 이 범위 밖에서 사용되면 출력 정확성은 영향을 받을 것입니다. 요청에 따라 다른 범위가 제공됩니다. |
||||||
전기 매개 변수
| 매개 변수 | 상징 | 조건 | 미니 | TYP | 맥스 | 단위 |
| 전류 공급 | ||||||
|
공급 전류 평균1 전환 중2 대기 상태 (변환 없이) |
Iavg 이스 아이스 |
VDD=3V
|
3.95 1.5
|
0.2 |
μA mA μA |
|
| 아날로그에서 디지털 변환기 | ||||||
| 결의 | rADC | 24 | 조금 | |||
| 난2C 시계 주파수 | FC,I2C | 400 | kHz | |||
|
1초에 한 번 변환을 가정하면 압력 또는 온도 측정 2변환 중에 센서가 VDD로 전환되고 변환이 끝나면 센서가 자동으로 VDD에서 꺼집니다. |
||||||
